Kode Error Mitutoyo Borematic dan Cara Mengatasinya

Pelatihan Kalibrasi di Bandung – Mitutoyo Borematic merupakan alat ukur diameter dalam digital yang banyak digunakan pada proses quality control, machining, dan inspeksi komponen presisi.

Karena menggunakan sistem elektronik, pengguna terkadang menemukan kondisi seperti error alarm, indikator baterai lemah, zero berubah, hasil tidak stabil, preset salah, atau tombol yang tidak merespons.

Apakah kondisi tersebut berarti Borematic rusak? Belum tentu. Beberapa masalah dapat berasal dari baterai, setting, master, kondisi measuring pin, atau fungsi yang sedang aktif.

Pada Borematic Series 568 terbaru, Mitutoyo mencantumkan fungsi Error alarm, Low battery voltage alert, 2-Point Preset, Zero-setting, GO/NO-GO judgment, Data Hold, dan Function Lock.

Karena tampilan dan fungsi dapat berbeda menurut model atau generasinya, identifikasi nomor produk sebelum melakukan troubleshooting.

Mengenal Mitutoyo Borematic Series 568

Fungsi utama Borematic

Borematic merupakan alat ukur diameter dalam digital dengan sistem tiga titik. Desain tiga titik membantu proses self-centering sehingga pengukuran dapat dilakukan dengan lebih stabil.

Pada Borematic Series 568 saat ini, resolusi yang tercantum adalah 0,001 mm. Sistem ABSOLUTE yang digunakan juga membuat origin tidak perlu disetel ulang setiap kali alat dinyalakan dan dirancang tidak mengalami over-speed error.

Borematic juga memiliki tolerance judgment yang dapat memberikan keputusan GO/NO-GO berdasarkan batas atas dan bawah yang ditetapkan pengguna.

Periksa nomor model sebelum troubleshooting

Series 568 memiliki beberapa rentang dan konfigurasi. Contoh set antara lain 568-924 untuk 6–12 mm, 568-925 untuk 12–25 mm, 568-926 untuk 25–50 mm, dan 568-927 untuk 50–100 mm.

Karena itu, jangan langsung mengikuti petunjuk dari Borematic lain tanpa memastikan modelnya sama.

Error Alarm pada Mitutoyo Borematic

Apa yang harus dilakukan ketika error muncul?

Dokumentasi Borematic Series 568 mencantumkan adanya Error alarm, tetapi brosur produk tidak memberikan daftar universal seperti “Err 01, Err 02, Err 03” untuk seluruh model.

Jika muncul alarm:

1. Catat tulisan atau simbol pada LCD.
2. Periksa nomor model alat.
3. Ingat kondisi ketika error muncul.
4. Jangan langsung menekan berbagai kombinasi tombol.
5. Cocokkan tampilan tersebut dengan user manual model yang digunakan.

Jika memungkinkan, foto display sebelum melakukan reset. Informasi ini sangat membantu apabila alat harus diperiksa oleh teknisi.

Borematic Menampilkan Low Battery

Baterai yang digunakan

Borematic Series 568 terbaru menggunakan satu baterai SR44, dengan masa pakai yang dicantumkan sekitar 5.000 jam pada penggunaan terus-menerus. Alat juga memiliki low battery voltage alert.

Ketika indikator baterai lemah muncul, sebaiknya jangan meneruskan pengukuran kritis.

Cara mengatasinya

Lakukan langkah berikut:

• ganti baterai dengan tipe yang sesuai;
• pastikan polaritas benar;
• periksa kebersihan terminal baterai;
• hidupkan kembali alat;
• periksa nilai preset atau zero;
• verifikasi hasil menggunakan setting ring.

Setelah penggantian baterai, jangan langsung menganggap hasil alat pasti benar. Bandingkan kembali dengan master sebelum digunakan untuk keputusan kualitas.

Borematic Tidak Bisa Zero atau Zero Bergeser

Kemungkinan penyebab

Zero yang berubah tidak selalu menunjukkan kerusakan elektronik. Penyebabnya dapat berupa:

• setting ring kotor;
• measuring pin kotor;
• nilai preset tidak sesuai;
• temperatur alat dan master berbeda;
• measuring head tidak terpasang sempurna;
• terdapat masalah repeatability.

Baca juga: Cara Mengukur Keovalan Silinder Menggunakan Bore Gauge

Cara memeriksanya

Bersihkan setting ring dan measuring contact, kemudian lakukan pengukuran master beberapa kali.

Jika hasil selalu kembali pada nilai yang sama tetapi berbeda dari nilai referensi, periksa kembali setting atau preset. Jika hasilnya justru berubah-ubah, evaluasi kondisi mekanis dan repeatability terlebih dahulu.

Hasil Borematic Berubah-ubah

Jangan langsung menyalahkan alat

Hasil yang tidak repeat dapat berasal dari benda kerja, misalnya:

• bore kotor;
• permukaan kasar;
• taper;
• keovalan;
• temperatur benda masih tinggi;
• kedalaman pengukuran berubah.

Lakukan pengujian menggunakan setting ring yang sama beberapa kali.

Jika Borematic stabil pada setting ring tetapi berubah pada benda kerja, sumber variasi kemungkinan berasal dari benda atau teknik pengukuran. Sebaliknya, jika pembacaan pada setting ring juga tidak stabil, alat perlu diperiksa lebih lanjut.

Periksa kondisi measuring pin, lever, measuring head, extension rod jika digunakan, serta kemungkinan benturan pada alat.

Nilai Preset Borematic Salah

Fungsi 2-Point Preset

Borematic Series 568 memiliki fungsi 2-Point Preset. Pengguna dapat mengalami pembacaan yang terlihat salah apabila nilai referensi yang dimasukkan tidak sesuai.

Kesalahan yang sering terjadi antara lain:

• salah memasukkan ukuran setting ring;
• salah posisi desimal;
• menggunakan nilai nominal padahal prosedur menggunakan nilai aktual master;
• salah memilih satuan;
• preset berasal dari pekerjaan sebelumnya.

Periksa sertifikat setting ring dan pastikan nilai referensi yang digunakan sesuai dengan instruksi kerja.

GO/NO-GO Tidak Sesuai dengan Hasil Pengukuran

Borematic memiliki fungsi tolerance judgment berdasarkan upper limit dan lower limit yang ditentukan pengguna.

Jika ukuran terlihat sesuai tetapi display menunjukkan NG, periksa:

• upper limit;
• lower limit;
• nilai preset;
• satuan mm atau inch;
• toleransi produk yang sedang aktif.

Jangan langsung menganggap alat mengalami kerusakan. Kesalahan konfigurasi toleransi dapat menghasilkan keputusan GO/NO-GO yang tidak sesuai.

Tombol Borematic Tidak Berfungsi

Periksa Function Lock

Series 568 memiliki fungsi Function Lock. Fungsi ini berguna untuk mencegah perubahan pengaturan yang tidak disengaja.

Akibatnya, operator yang tidak mengetahui bahwa fungsi tersebut aktif dapat mengira tombol atau alat mengalami error.

Gunakan user manual sesuai model untuk membuka Function Lock. Hindari mencoba kombinasi tombol secara acak karena prosedur dapat berbeda antar-generasi.

Jangan Tertukar dengan Digimatic Bore Gage Series 511

Mitutoyo memiliki beberapa jenis bore measuring instrument dengan alarm berbeda.

Sebagai contoh, ABSOLUTE Digimatic Bore Gage Series 511 mencantumkan alarm yang lebih spesifik, yaitu:

• low battery voltage;
• scale contamination;
• overflow error;
• tolerance limit setting error.

Series 511 bukan Borematic Series 568. Karena itu, daftar alarm tersebut jangan otomatis digunakan untuk mendiagnosis Borematic.

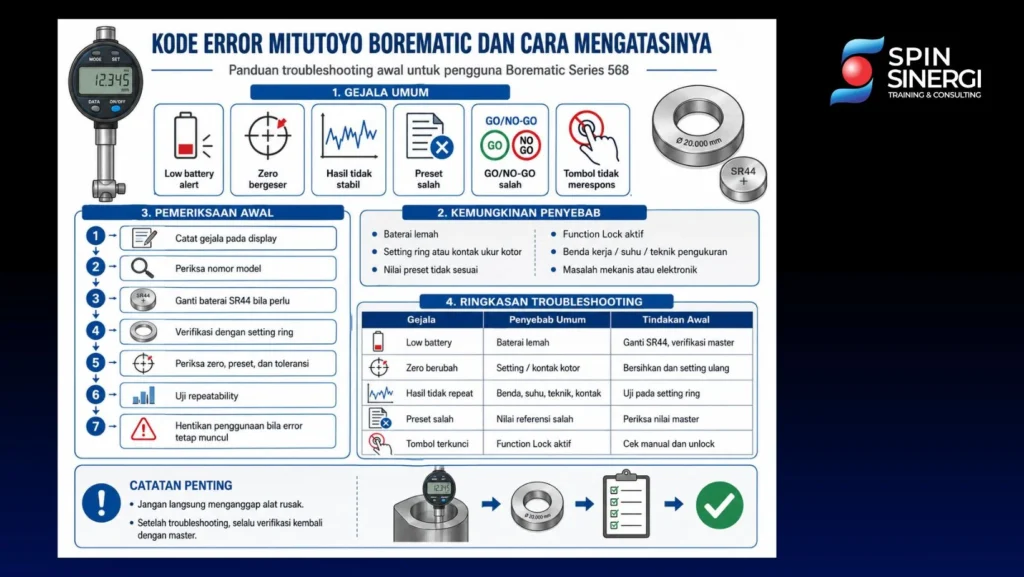

Ringkasan Troubleshooting Mitutoyo Borematic

Gejala	Kemungkinan penyebab	Pemeriksaan awal
Low battery alert	Baterai lemah	Ganti SR44 dan verifikasi master
Zero berubah	Master kotor atau setting berubah	Bersihkan dan setting ulang
Hasil tidak repeat	Kontak, temperatur, benda atau teknik	Uji berulang pada setting ring
Preset salah	Nilai referensi tidak tepat	Periksa sertifikat master
GO/NO-GO salah	Upper/lower limit tidak sesuai	Periksa tolerance setting
Tombol tidak merespons	Function Lock aktif	Periksa pengaturan lock
Error terus muncul	Masalah elektronik atau mekanis	Hentikan penggunaan dan periksa alat

Kapan Borematic Harus Dihentikan dari Penggunaan?

Hentikan penggunaan apabila error terus muncul, pembacaan pada setting ring tidak repeat, measuring pin rusak, mekanisme tidak bergerak normal, LCD tetap bermasalah setelah baterai diganti, atau alat pernah jatuh dan hasilnya berubah signifikan.

Setelah perbaikan atau adjustment, lakukan pemeriksaan fungsi dan verifikasi menggunakan master. Bila diperlukan, lakukan kalibrasi ulang sebelum alat kembali digunakan.

Rekomendasi Pelatihan:
Pelatihan Teknik Kalibrasi Dimensi

Error pada Mitutoyo Borematic tidak selalu berarti alat rusak. Pemeriksaan dapat dimulai dari baterai, zero, preset, tolerance setting, Function Lock, kebersihan measuring pin, serta repeatability terhadap setting ring.

Hal terpenting adalah memastikan nomor model dan menggunakan manual yang sesuai. Jangan mencampurkan kode atau alarm dari Digimatic Bore Gage Series 511 dengan Borematic Series 568.

Setelah troubleshooting, selalu lakukan verifikasi terhadap master sebelum Borematic digunakan kembali untuk menentukan kualitas produk.
