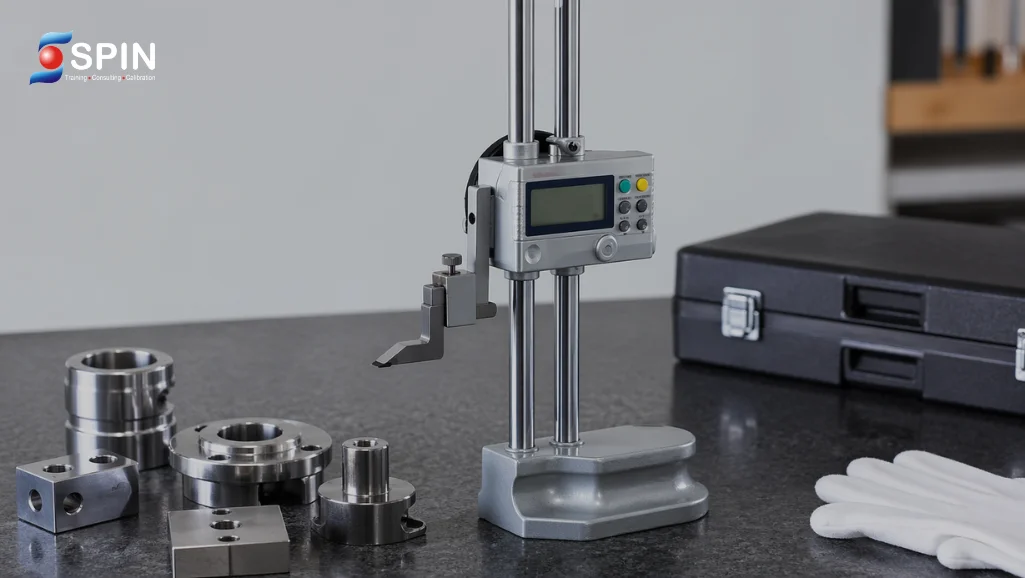

Cara Set Nol Alat Ukur Height Gauge Sebelum Pengukuran

Pelatihan Kalibrasi Alat Ukur – Alat Ukur Height Gauge | Dalam pekerjaan pengukuran dimensi, hasil ukur yang tidak konsisten sering kali bukan langsung disebabkan oleh kerusakan alat, melainkan oleh langkah awal yang diabaikan. Salah satu penyebab yang paling sering terjadi adalah pengaturan nol height gauge yang tidak dilakukan dengan benar sebelum alat dipakai.

Padahal, pada alat seperti height gauge, titik nol adalah dasar dari seluruh pembacaan berikutnya.

Banyak operator menganggap set nol hanya sebagai rutinitas singkat sebelum mulai bekerja. Padahal, justru dari tahap inilah pengukuran akurat dibangun. Jika titik nol sudah bergeser sejak awal, maka seluruh hasil ukur berikutnya juga berisiko ikut melenceng.

Karena height gauge termasuk alat ukur presisi, setiap detail kecil dalam proses awal akan sangat memengaruhi keakuratan pengukuran.

Apa Itu Set Nol pada Height Gauge

Pengertian set nol dalam Height Gauge

Set nol pada height gauge adalah proses menyesuaikan alat agar menunjukkan nilai nol saat ujung ukur atau scriber menyentuh bidang acuan. Dalam praktiknya, bidang acuan ini biasanya berupa surface plate yang rata, bersih, dan stabil.

Titik nol ini menjadi referensi dasar untuk seluruh proses height gauge berikutnya.

Kenapa set nol harus dilakukan sebelum pengukuran

Set nol dilakukan agar alat memiliki acuan pembacaan yang benar sejak awal. Tanpa langkah ini, alat bisa saja tetap menampilkan angka tertentu meskipun sebenarnya belum mulai mengukur benda kerja.

Dalam konteks standar pengukuran, langkah ini penting karena membantu memastikan bahwa hasil yang diperoleh tidak berasal dari kesalahan awal.

Risiko jika height gauge digunakan tanpa set nol yang benar

Jika height gauge digunakan tanpa set nol yang tepat, hasil ukur bisa bergeser, tidak stabil, atau berbeda saat pengukuran diulang. Risiko ini akan semakin besar jika alat digunakan untuk pemeriksaan dimensi yang membutuhkan toleransi ketat.

Dalam pekerjaan inspeksi, kesalahan seperti ini bisa berujung pada keputusan yang salah terhadap kualitas produk.

Komponen Height Gauge yang Berperan saat Set Nol

Base dan kestabilan alat di atas surface plate

Base adalah bagian dasar yang menopang seluruh alat. Saat set nol dilakukan, base harus menempel dengan stabil di atas surface plate. Jika posisi dasar alat tidak rata, maka pembacaan nol juga tidak akan akurat. Karena itu, kebersihan permukaan dan kestabilan base menjadi bagian penting dari penyetelan alat ukur.

Scriber atau probe sebagai titik acuan sentuh

Scriber atau probe adalah komponen yang menyentuh bidang acuan saat proses set nol. Bagian ini harus turun secara terkendali hingga benar-benar menyentuh permukaan referensi.

Jika sentuhannya miring, terlalu menekan, atau tidak tepat pada titik acuan, maka penyesuaian alat ukur menjadi tidak valid.

Skala atau display sebagai titik awal pembacaan

Pada height gauge vernier, dial, maupun digital, skala atau display adalah bagian tempat nilai nol ditetapkan. Di sinilah operator melakukan penyesuaian alat ukur agar angka awal benar-benar menunjukkan nol sebelum proses ukur dimulai.

Baca juga: Cara Penggunaan Dial Indicator yang Benar Berdasarkan Fungsi Tiap Komponennya

Langkah Cara Set Nol Height Gauge Sebelum Pengukuran

Menyiapkan surface plate yang bersih dan rata

Langkah pertama adalah memastikan surface plate bersih dari debu, serbuk logam, minyak, atau kotoran lain. Kotoran sekecil apa pun dapat mengubah posisi dasar alat dan memengaruhi hasil pembacaan.

Karena height gauge termasuk alat ukur mekanik maupun elektronik yang mengandalkan referensi bidang acuan, permukaan ini tidak boleh diabaikan.

Memastikan posisi alat tegak dan stabil

Setelah diletakkan di atas surface plate, height gauge harus berada dalam posisi tegak dan stabil. Dudukan alat tidak boleh goyang, miring, atau tersendat saat digeser. Stabilitas ini penting untuk menjaga keakuratan pengukuran sejak awal.

Menurunkan scriber hingga menyentuh bidang acuan

Scriber kemudian diturunkan perlahan sampai menyentuh bidang acuan. Proses ini harus dilakukan dengan hati-hati agar tidak terjadi tekanan berlebihan.

Sentuhan yang tepat akan membantu pembentukan titik nol yang sesuai dengan standar pengukuran.

Mengatur nol pada skala vernier, dial, atau digital

Setelah scriber menyentuh bidang acuan, lakukan pengaturan nol height gauge pada skala atau display. Untuk alat digital, nol biasanya dapat disetel melalui tombol zero.

Pada tipe vernier atau dial, operator harus menyesuaikan pembacaan awal secara manual sesuai karakteristik alat.

Memeriksa ulang sebelum mulai mengukur benda kerja

Sebelum pengukuran dimulai, lakukan pengecekan ulang. Pastikan angka nol tetap stabil, scriber masih berada pada posisi yang benar, dan alat tidak bergeser dari posisi semula. Tahap ini sederhana, tetapi sangat menentukan hasil akhir.

Kesalahan yang Sering Terjadi saat Set Nol

Surface plate kotor atau tidak bersih

Ini adalah kesalahan paling umum. Debu halus atau serpihan kecil bisa mengangkat posisi alat sedikit saja, tetapi dampaknya cukup besar pada hasil ukur.

Posisi scriber tidak tepat menyentuh bidang acuan

Jika scriber menyentuh secara miring atau terlalu menekan, titik nol menjadi tidak representatif dan hasil ukur bisa salah.

Pembacaan nol tidak dicek ulang

Banyak operator langsung mulai mengukur tanpa memverifikasi ulang titik nol. Padahal, pengecekan singkat dapat mencegah kesalahan berulang.

Alat digeser sebelum pengukuran dimulai

Saat alat digeser setelah set nol, ada kemungkinan posisi atau sentuhan berubah. Karena itu, operator harus memastikan bahwa titik nol tetap valid setelah alat diposisikan untuk mengukur benda kerja.

Pengaruh Set Nol terhadap Akurasi Hasil Ukur

Hubungan set nol dengan Height Gauge

Set nol adalah dasar pembacaan height gauge. Jika titik awalnya benar, maka hasil ukur berikutnya akan lebih dapat dipercaya.

Dampak kesalahan awal terhadap hasil akhir

Kesalahan kecil pada nol dapat berkembang menjadi selisih yang lebih besar saat mengukur beberapa titik atau beberapa benda. Inilah sebabnya prosedur kalibrasi dan pengecekan awal selalu ditekankan dalam pengukuran dimensi.

Pentingnya konsistensi prosedur pengukuran

Konsistensi adalah kunci. Operator yang mengikuti langkah yang sama setiap kali melakukan penyetelan alat ukur akan lebih mudah menjaga mutu hasil ukur. Dalam lingkungan industri, kebiasaan ini mendukung kalibrasi alat ukur dan memperkuat disiplin kerja berbasis data.

Rekomendasi Pelatihan: Pelatihan Interpretasi dan Evaluasi Hasil Kalibrasi Peralatan

Set nol pada height gauge bukan langkah kecil yang bisa dianggap sepele. Justru dari proses inilah dasar pengukuran akurat dibentuk. Dengan memahami cara melakukan pengaturan nol height gauge, operator dapat menjaga keakuratan pengukuran, mengurangi kesalahan pembacaan, dan memastikan alat bekerja sesuai fungsi.

Agar praktik di lapangan semakin rapi, langkah ini sebaiknya juga didukung dengan pemahaman yang baik tentang prosedur kalibrasi, kalibrasi alat ukur, dan penggunaan alat ukur dimensi secara benar. Melalui pelatihan kalibrasi dimensi, tim di perusahaan dapat memahami cara kerja alat, langkah pemeriksaan awal, hingga teknik penggunaan yang sesuai kebutuhan industri.

Dengan begitu, height gauge tidak hanya dipakai, tetapi juga digunakan dengan benar sesuai tuntutan mutu dan keandalan hasil ukur.
